AM5系列微机保护装置及电力监控系统在鸿盛环保(2)

作者:

关键词:

摘要：

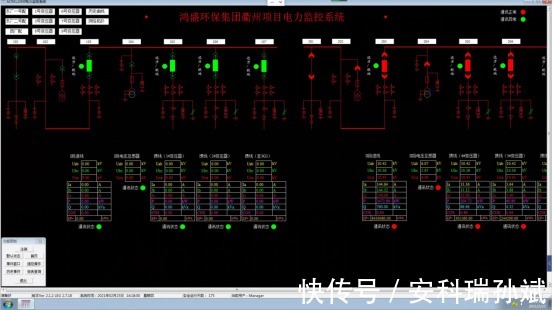

1)实时监测：以配电一次图的形式直观显示配电线路的运行状态，可以实时监测各回路电压、电流、功率、功率因数等电参数信息，动态监视各配电回路断路器、隔离开关、地刀等合、分闸状态。

5)历史事件查询：能够对遥信变位，保护动作、事故跳闸，以及电压、电流、功率、功率因数越限等事件记录进行存储和管理，方便用户对系统事件和报警信息进行历史追溯，查询统计、事故分析。

2 项目需求

6)故障录波：能够在系统发生故障时，自动准确地记录故障前、后过程的各种电气量的变化情况，通过对这些电气量的分析、比较，对分析处理事故、判断保护是否正确动作、提高电力系统安全运行水平有着重要作用。

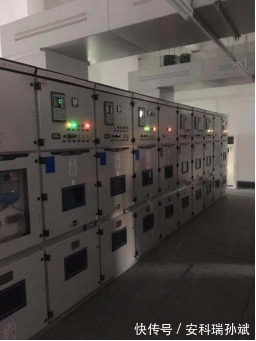

5 现场安装图片

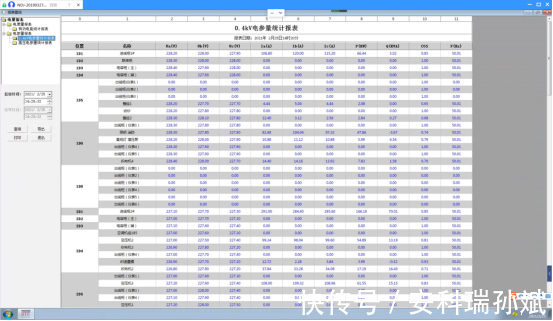

图7 0.4kV高压柜电参量统计报表

1 概述

为实时监视整个配电室的运行以及数据采集，该项目配置一套Acrel-2000Z电力监控系统，主要实现对三个配电室的用电监控与管理。

2)AM5-T变压器保护装置

上述配电工程共配置5台AM5-F线路保护装置和12台AM5-T变压器保护装置，共计44台微机保护装置，此外，本项目针对低压各回路配置PZ96电能表，共计150只。

12)通信管理：可以对整个配电系统范围内的设备通信情况进行管理、控制、数据的实时监测。

3 产品方案

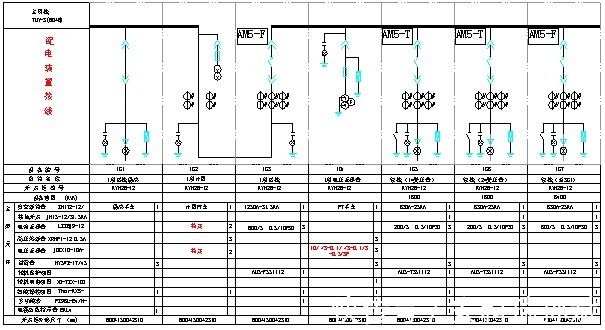

图1东厂区一号高压配电室上图(一)

[2]?安科瑞35KV以及下变电所智能配电系统设计与产品二次原理图集.2020.10月版

本工程10kV配电工程共有3个变电所，以东厂区一号高压配电室为例，该配电室共有两段母线，上图方案分别如下：

4)实时告警：能够对配电回路断路器、隔离开关、接地刀分、合动作等遥信变位，保护动作、事故跳闸等事件发出告警。

在10kV电力系统中采用微机保护装置是电网智能化发展的必然趋势，它能够反应一次设备的故障情况，并且能够迅速地、可靠地、有选择地将故障设备从系统中切除，保证无故障设备继续正常运行，将事故限制在最小范围，提高系统运行的可靠性，最大限度地保证向用户安全、连续供电。本文介绍的AM5系列微机保护装置，可以针对鸿盛环保集团衢州项目配电工程中不同保护对象提供全方位的保护功能，并且通过电力监控系统采集相关遥测、遥信数据进行监控，能大大提高变电站运行的可靠性、安全性、提高供电质量，有利于实现变电站综合自动化，实现无人或少人值班。

9)用户权限管理：设置了用户权限管理功能，通过用户权限管理能够防止未经授权的操作(如遥控的操作，数据库修改等)。系统可以定义不同操作权限的权限组(如管理员组、工程师组、操作员组等)，在每个权限组里分配不同用户，为系统运行、维护、管理提供可靠的安全保障。

图9 网络拓扑图

6 结语

摘要：现如今，微机保护装置广泛应用于电力系统中，其能够有效监测电力系统的运行状况，并实时记录电力系统出现故障的位置及性质，从而为故障的快速处理提供有效的参考信息。本文介绍的AM5系列微机保护装置，可以针对鸿盛环保集团衢州项目配电工程中不同保护对象提供全方位的保护功能，并且通过电力监控系统采集相关遥测、遥信数据进行实时监控，大大提高变电站运行的可靠性、安全性、提高供电质量，有利于实现变电站综合自动化，实现无人或少人值班。
